大燈LED場型一事請教

rick9151 · 發表於 2013-12-6 13:46

請問大家大燈LED式的，晚上LED打出來的場型式怎樣的？我的兩個燈打出來距離不一樣，右邊比較正比較遠，左邊比較近偏左，
兩者相差約1公尺，不知各位的大燈是不是都是這樣？

johnson0923 · 發表於 2014-5-3 01:33

本帖最後由 johnson0923 於 2014-5-3 02:10 編輯

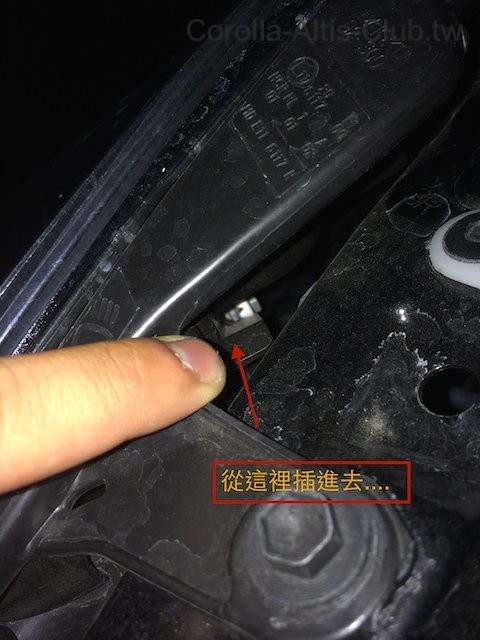

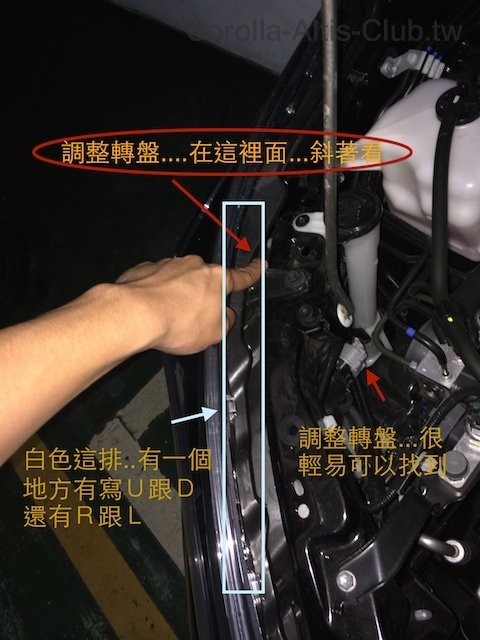

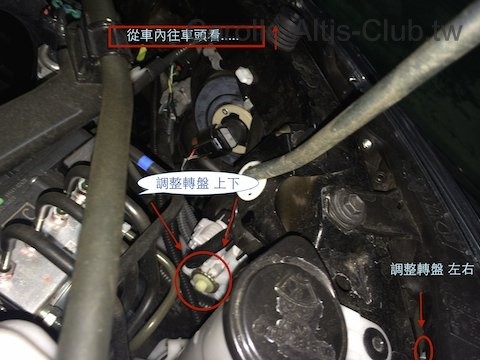

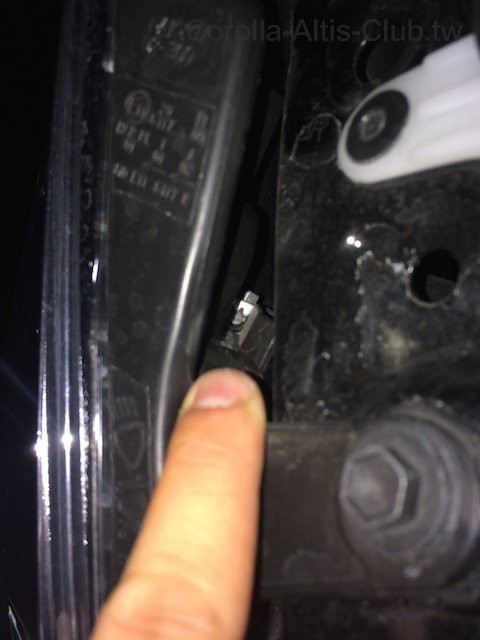

各位大大....我不是很確定哪個是左....哪個是右..... 我圈白色框框那裡....有Ｕ代表上跟Ｄ代表下Ｒ代表右跟Ｌ代表左，    如果看下去方向看到ＵＤ在左邊ＲＬ在右邊，那就是藏在裡面的是高低，外面很容易找到的這個是左右，       如果ＲＬ在左邊  ＵＤ在右邊，那就是左右藏在裡面那顆轉盤，高低在外面很容易找到的地方．

因為我是十二月牽車沒幾天就調了，現在有點淡忘仔細位置了......我左右兩邊高度都往上升了．
建議大大們不要條左右，調整上下就好，因為toyota車系打出來通常都非常低，但左右算是蠻標準的．
而且...led的魚眼，跟一般燈一樣，左低右高，為了保護對向駕駛人的視線．
所以呢，大大們調整的時候，建議是左右一起調高，千萬別把左邊調的特別高或是右邊特別高．

我個人是在地下室停車場，找一面牆，剛好把車子左邊兩個輪胎對準白線....一直往後退！因為我們地下室的白線剛好跟牆面垂直，很標準．
我退後了大概....兩台車子8-10公尺遠．然後看著牆面的切線，找切線最高的那點，往上調整約10公分（應該是）．
調好大大們，可以出去試開看看，看會不會照太遠！甚至往天上射！！！

給大大們一個小瞥步！當你調好後，不想開出去，或者外面在下雨，你想要隔天再試你常開的路線的話．你可以...一樣保持垂直牆面，往牆壁一直開過去，一直開，開到底！讓保險桿頭燈位置越接近牆面越好！
然後...我是留下10公分，車牌前下巴那裡幾乎快碰到了．然後.....從車側（左到右 or 右到左）看魚眼頭燈魚眼的中心點和牆面切線的最頂端．兩邊的高度如何！

牆面上的切線無論如何....高度一定不能超越魚眼的中心點！只要一超越，絕對打鳥絕對往天上照！
切記，牆面切線一定要比魚眼本體的中心點低！

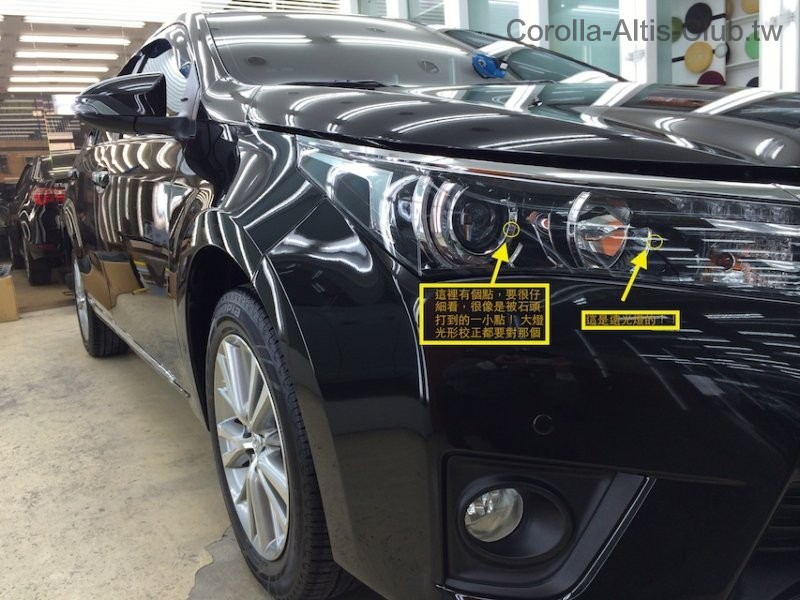

大燈的透明燈殼上面，面向大燈往魚眼看進去，燈殼上面會有個小小圓點透明的，大概不到一個1元硬幣十分之一大！那就是車體高度魚眼的中心點！！！

請大大們參考看看摟，希望有幫助．有錯誤請多指教，請指正喲：Ｄ感謝大大們

附上大燈中心點！！！！

oak · 發表於 2014-9-16 02:27

因走山路總覺得LED照太近10公尺以上幾乎看不到,最近新車滿月回廠請TOYOTA的師傅調整LED大燈(尊爵版),師傅說大燈上面就已刻了只能向上調整1 o/o 沒辦法再調整,師傅建議:若覺得太暗可開遠光燈補助照明,可能原廠怕LED調高太亮引响對向車道,這就是LED大燈的宿命吧!

yenru · 發表於 2014-7-14 11:25

johnson0923 發表於 2014-5-3 01:33
各位大大....我不是很確定哪個是左....哪個是右..... 我圈白色框框那裡....有Ｕ代表上跟Ｄ代表 ...

好認真的尊爵車主,不過我還是交給技師去弄,我專心開我的車!

rick9151 · 發表於 2014-5-5 12:34

johnson0923 發表於 2014-5-3 01:33
各位大大....我不是很確定哪個是左....哪個是右..... 我圈白色框框那裡....有Ｕ代表上跟Ｄ代表 ...

johnson大
您寫的夠清楚給你推一個。

yujeffrey · 發表於 2014-5-2 23:50

johnson0923 發表於 2014-5-2 00:52
一樣找到轉盤....調

有兩個可以插螺絲起字的.....一個上下一個左右．．．．

曾經有找過另一個轉盤，但沒看見！有空再找一次，謝謝！

rick9151 · 發表於 2014-5-1 21:49

johnson0923 發表於 2014-5-1 01:18
左右也是可以用螺絲起字起子調啊....

左右怎麼調

yujeffrey · 發表於 2014-5-1 10:06

本帖最後由 yujeffrey 於 2014-5-1 10:07 編輯

johnson0923 發表於 2014-5-1 01:18
左右也是可以用螺絲起字起子調啊....

左右怎麼調？

rick9151 · 發表於 2013-12-16 11:57

吐司綠茶發表於 2013-12-13 22:38
rick9151 大大你覺得LED這樣子亮度夠用嗎?
因有業務跟我說亮度不是很好畢竟是LED打出來的
有點怕怕 ...

我也發現亮度有照到的勉強可以，沒照到的就是暗的，
這是LED燈的特性！
建議跑山路使用者多張大眼睛，真的沒照到的看不見，
只能開遠光燈或是慢慢開。
霧燈好像點綴用的！！

yujeffrey · 發表於 2013-12-6 13:56

這樣是正常的！
為了不要刺到對面車道的駕駛！

rick9151 · 發表於 2013-12-6 13:59

不知道勒，偏左的搞不好更容易刺激到對面車道的！
左邊的最亮峰值不知道打到左邊哪裡去了？

marko050821 · 發表於 2013-12-6 22:29

純屬正常....

rick9151 · 發表於 2013-12-9 11:15

以進場調整了，場型漂亮多了，我想照到對向車道機率降低了吧。

吐司綠茶 · 發表於 2013-12-10 23:45

有圖示可以看嗎?晚上LED打出來的亮度+範圍

rick9151 · 發表於 2013-12-13 09:49

本帖最後由 rick9151 於 2013-12-13 09:50 編輯

吐司綠茶發表於 2013-12-10 23:45
有圖示可以看嗎?晚上LED打出來的亮度+範圍

貼上圖示會比較清楚，紅線是出場時候的場型
左邊會比右邊近，但是偏左，左邊如果有障礙物應該可以很明顯知道光線跑到左邊去了
紅線後面是喬過的，中間會比較亮一點。

yancho0813 · 發表於 2013-12-13 11:21

rick9151 發表於 2013-12-13 09:49
貼上圖示會比較清楚，紅線是出場時候的場型
左邊會比右邊近，但是偏左，左邊如果有障礙物應該可以很明顯知 ...

rick9151大
LED大燈~到底可不可以調整投射高低?
上次回廠保養請技師調整，他說是自動水平調整!!
無法調整????

yujeffrey · 發表於 2013-12-13 11:33

yancho0813 發表於 2013-12-13 11:21
rick9151大
LED大燈~到底可不可以調整投射高低?
上次回廠保養請技師調整，他說是自動水平調整!!

可以調，注意看有一個轉盤，可以用螺絲起子去調！不過就不知左右要怎麼調了。

吐司綠茶 · 發表於 2013-12-13 22:38

rick9151 發表於 2013-12-13 09:49
貼上圖示會比較清楚，紅線是出場時候的場型
左邊會比右邊近，但是偏左，左邊如果有障礙物應該可以很明顯知 ...

rick9151 大大你覺得LED這樣子亮度夠用嗎?
因有業務跟我說亮度不是很好畢竟是LED打出來的
有點怕怕
