大燈導光條(燈眉)DIY 簡易安裝方法

413103

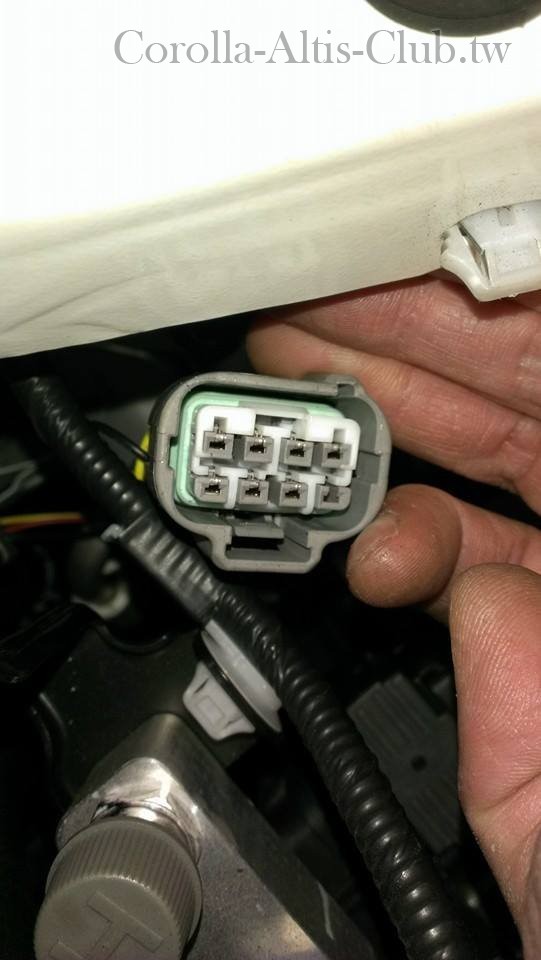

1.找出大燈線組8PIN插頭

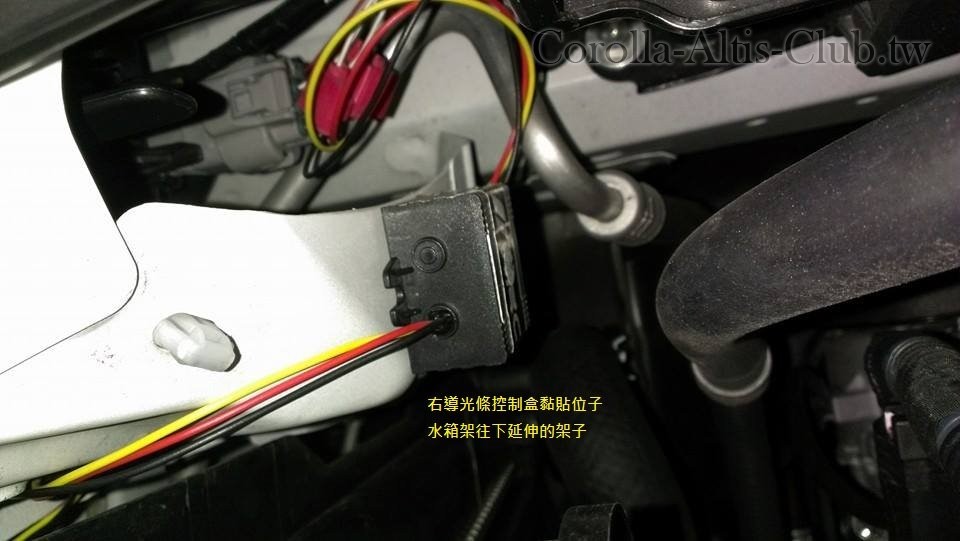

2.找適當位子黏貼控制盒(建議使用3M雙面膠)黏貼處須先擦乾淨

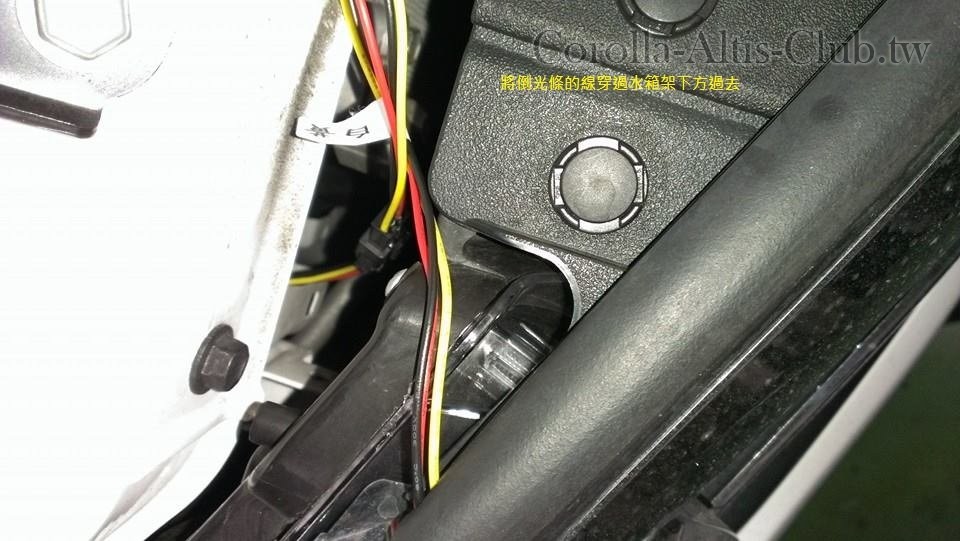

3.導光條線路穿越過水箱架下方或自行尋找適當路線

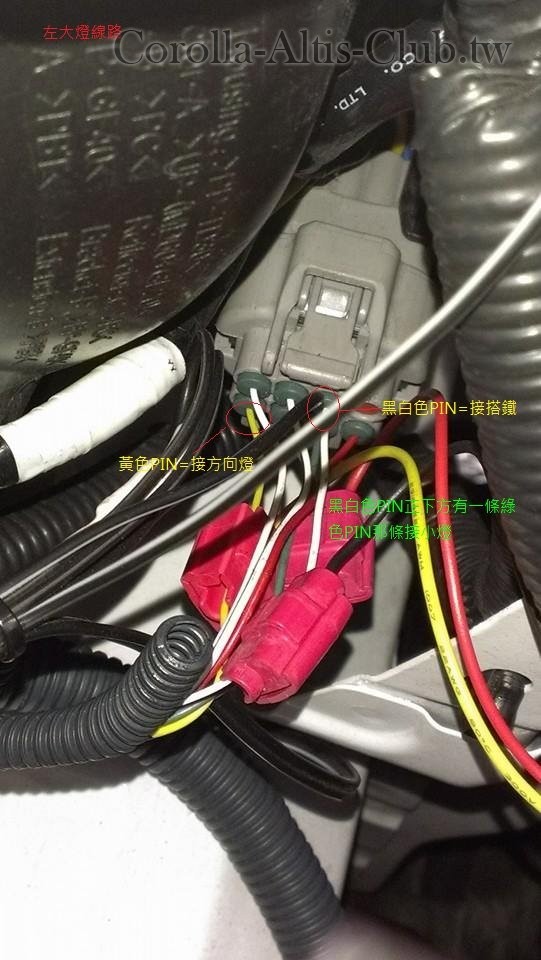

4.左大燈插PIN顏色說明,右大燈線插PIN顏色都相同,唯獨方向燈為藍色PIN

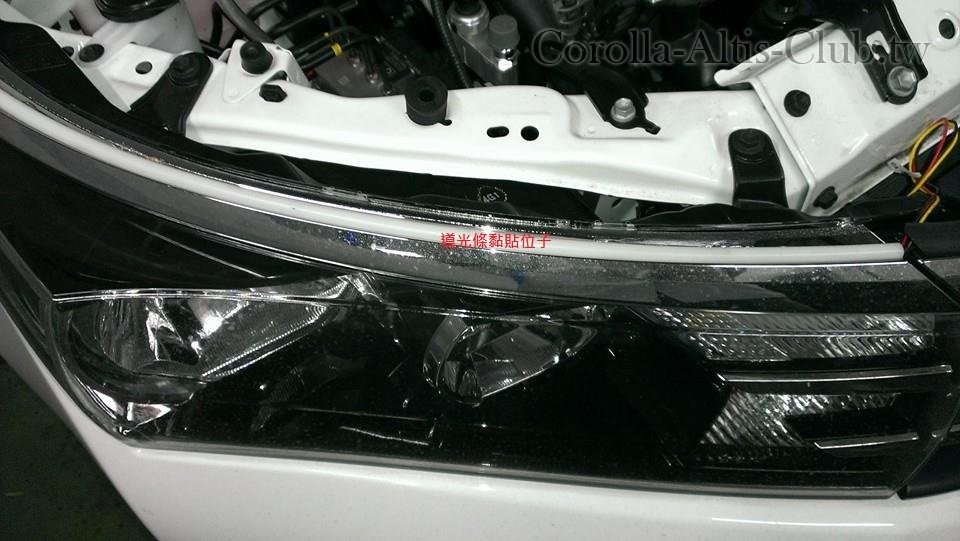

5.燈條黏貼於大燈上方溝處,請將燈條適當擦拭乾淨並黏貼



不懂的車友可以發問,我會盡量為各位處理!!

n171399

413103 發表於 2014-12-13 11:14
開大燈小燈一定跟著亮哦，如果要不開燈亮的話，要接acc

請問acc在哪.....

free543349

413103 發表於 2014-12-2 20:40
以左邊線組來講這樣沒錯的喔,右邊線組方向燈是藍色,如果用電筆加以確認會更好! ...

謝謝大大的詳解哦!感恩感恩!

apple

只能說太強大了

ae860107

終於等到你！！感謝版大分享

sweden0328

大大你人真好

sweden0328

所以8 pin插頭接線

白  白    黑白      無
黃  黃    綠         紅  ??

413103

sweden0328 發表於 2014-12-2 19:22
所以8 pin插頭接線

白  白    黑白      無

左邊線組來說 我只接黑白 綠 黃 這三條

devik

哇靠 太強大了，我感動了等你這篇等很久了 呵呵。

free543349

燈條線組對應車上線組接法是
黑色>>>黑白色搭鐵(或車上任何螺絲搭鐵)
紅色>>>綠色線(小燈+電)
黃色>>>黃色線(方向燈+電)
是這樣嗎？

413103

free543349 發表於 2014-12-2 20:35
燈條線組對應車上線組接法是
黑色>>>黑白色搭鐵(或車上任何螺絲搭鐵)
紅色>>>綠色線(小燈+電)

以左邊線組來講這樣沒錯的喔,右邊線組方向燈是藍色,如果用電筆加以確認會更好!
